SOAL UAS CHASIS DAN SISTEM PEMINDAH TENAGA PILIHAN GANDA DAN ESSAY

1. Dibawah ini yang tidak termasuk ke dalam system pemindah tenaga adalah...

a. Kopling

b. Propeller shaft

c. Differensial

d. Transmisi

e. Rem

Jawaban Klik

2. Berikut ini yang bukan termasuk dalam komponen sistem differential adalah....

a. Pinion Gear

b. Synchromesh Gear

c. Ring Gear

d. Pinion Shaft

e. Differential Case

Jawaban Klik

3. Axle shaft atau poros roda penggerak pada differential berhubungan dengan gigi...

a. Ring gear

b. Satelite gear

c. Side gear

d. Pinion gear

e. Drive pinion

Jawaban Klik

4. Kendaraan jenis penggerak roda belakang, unit final drivernya menggunakan....

a. Type Helical gear

b. Type hypoid bevel gear

c. Type Spiral bevel gear

d. Type Pinion gear

e. Type hypoid gear dan hypoid gear

Jawaban Klik

5. Dua komponen pada differential case yang mampu membuat perbedaan putaran pada saat kendaraan belok adalah...

a. Satelit/spider gear, dan Side gear

b. Differential, dan Side gear pinion

c. Differential pinion dan satelit gear

d. Differential gear dan Side gear

e. Pinion gear dan side gear
Jawaban Klik

6. Fungsi universal joint pada poros pemindah daya (propeler shaft) pada kendaraan bermotor adalah:

a. Untuk meredam perubahan sudut dan untuk mempercepat perpindahan tenaga dari transmisi ke differential.

b. Untuk meredam perubahan gaya aksial dan memperbesar perpindahan tenaga dari transmisi ke differential.

c. Untuk meredam perubahan sudut dan melembutkan perpidahan tenaga dari transmisi ke differential .

d. Untuk meredam perubahan gaya sentrifugal dan untuk melembutkan perpindahan tenaga dari transmisi ke differential.

e. Untuk meredam perubahan gaya lateral dan untuk melembutkan perpindahan tenaga dari transmisi ke differential.

Jawaban Klik

7. Gesekan yang tidak normal yang mengakibatkan keausan dan akan menyebabkan jarak kebesaran antara ring gear dengan drive pinion pada differential sering juga di sebut…

a. Over size

b. Under size

c. Run out

d. Back lash

e. Back Bod

Jawaban Klik

8. Kendaraan dengan letak mesin di depan, unit gardan di belakang di sebut ....

a. rear wheel drive

b. front wheel drive

c. four wheel drive

d. center wheel drive

e. wingking wheel drive (WWD)

Jawaban Klik

9. Alat ukur yang digunakan untuk mengukur keolengan (run out) differential adalah…

a. Vernier caliper

b. Micrometer

c. Dial Test Indicator

d. Fuller gauge

e. Gaz analyzer

Jawaban Klik

10. Final gear(Pinnion) dan Diferential gear mempunyai fungsi …..

a. Merubah jumlah putaran dari transmisi untuk di perkecil kembali di final gear untuk mendapatkan momen yang besar

b. Merubah arah putaran pada roda

c. Membedakan arah putar roda belakang (kiri dan kanan )

d. Membedakan kecepatan putar roda depan (kiri dan kanan)

e. Membedakan antara pinion dengan drive shaft

Jawaban Klik

11. Fungsi dari drive pinion pada differensial adalah...

a. Meneruskan tenaga putaran mesin kepada ring gear dalam kondisi kendaraan melaju lurus ataupun membelok

b. Meneruskan tenaga putaran mesin kepada ring gear dalam kondisi kendaraan melaju lurus ataupun membelok kanan

c. Meneruskan tenaga putaran mesin kepada ring gear dalam kondisi kendaraan melaju lurus ataupun membelok ke kiri

d. Meneruskan tenaga putaran mesin kepada ring gear dalam kondisi kendaraan melaju lurus

e. Meneruskan tenaga putaran mesin kepada ring gear
Jawaban Klik

12. Apabila diferential case menggerakkan piringan gear dan piringan gear memutar side gear kanan mengitari side gear kiri, maka kendaraan akan

a. Jalan lurus

b. Belok kiri

c. Belok kanan

d. Mundur

e. Semua jawaban benar

Jawaban Klik
13. Bagian yang meneruskan putaran dari mesin kepada ring gear, adalah

a. Drive pinion

b. Crownwheel

c. Side gear

d. Satelit gear

e. Ring gear
Jawaban Klik

14. Fungsi ring gear adalah....

a. Meneruskan putaran dari pinion gear dan memperbesar momen

b. Meneruskan putaran dari pinion gear

c. Meneruskan putaran dari propeller shaft dan memperbesar momen

d. Meneruskan putaran dari propeller shaft

e. Meneruskan putaran dari fly well dan memperbesar momen

Jawaban Klik

15. Berikut ini adalah faktor – faktor yang bisa menyebabkan kerusakan pada gardan, kecuali.....

a. overload (beban lebih)

b. pengoperasian kendaraan yang tidak stabil (beban hentakan)

c. pemakaian kekentalan olie yang tidak tepat atau penggantian terlalu lama

d. perbaikan atau penyetelan yang salah

e. sering melewati jalan berair
Jawaban Klik

16. Letak dari pesawat kopling berada …
a. Tepat ditengah transmisi
b. Diantara engine dan transmisi
c. Diantara transmisi dan poros penggerak
d. Berada di poros deffrensial
e. Berada di tengah engine
Jawaban Klik

17. Yang bukan Syarat- syarat yang harus dipenuhi pesawat kopling adalah …
a. Dapat menghubungkan putaran dengan lembut
b. Dapat memindahkan tenaga motor ke transmisi dengan slip
c. Dapat memutuskan hubungan dengan sempurna dan cepat.
d. Mempunyai daya tahan gesek yang tinggi
e. Tahan panas dan kuat
Jawaban Klik
18. Yang merupakan penyebab dari kopling slip adalah ….
a. Dudukan mesin atau transmisi rusak
b. Keausan pada sambungan pengoperasian kopling
c. Kabel kopling memanjang
d. Pilot bearing rusak
e. Gerakan bebas kopling berlebihan
Jawaban Klik
19. Penyebab gerakan kendaraan yang mengejutkan pada sistem kopling karena ….
a. Dudukan mesin atau transmisi rusak
b. Permukaan disc bergelombang
c. Kabel kopling berkarat
d. Pilot bearing rusak
e. Gerakan bebas kopling terlalu kecil
Jawaban Klik
20. Dibawah ini yang merupakan akibat kebebasan pedal kopling yang terlalu berlebihan
adalah ….
a. Kopling slip, suara berisik yang tak lazim, tidak ada gerakan pada kopling.
b. Kopling bergetar, suara berisik yang tidak lazim
c. Kopling slip, kopling bergetar, tidak ada gerakan pada kopling
d. Gerakan kendaraan yang mengejutkan, tidak ada gerakan kopling, kopling bergetar
e. Suara berisik yang tidak lazim, kopling bergetar, gerakan kendaraan yang
mengejutkan

Jawaban Klik

21. Di bawah ini merupakan komponen-komponen rem tromol, kecuali ...

a. Tromol

b. Silinder roda

c. Master silinder

d. Kanvas rem

e. Pad rem
Jawaban Klik

22. Perhatikan gambar dibawah ini :

Pada gambar di atas menunjukkan rem cakram tipe ...

a. Fixed caliper

b. Floating caliper

c. Uni servo

d. Anchor pin

e. Duo servo

Jawaban Klik

23. Perhatikan gambar di bawah ini :



Pada gambar diatas menunjukkan langkah pemeriksaan ...

a. Run out piringan

b. Ketebalan piringan

c. Kondisi keausan piringan

d. Pemeriksaan jarak singgung piringan

e. Pemeriksaan permukaan piringan
Jawaban Klik


24. Komponen pada sistem rem yang berfungsi sebagai tempat pembuangan udara pada sistem adalah ...

a. Backing plate

b. Piston

c. Silinder roda

d. Baut nepel

e. Reservoir

Jawaban Klik
25. Seal yang terdapat pada silinder roda berfungsi untuk ...

a. Mencegah kebocoran cairan rem

b. Memperingan pengereman

c. Mencegah terjadinya karat

d. Menekan sepatu rem

e. Menekan piston

Jawaban Klik

26. Langkah bleeding rem dilakukan ketika ...

a. Sistem rem macet

b. Setelah penggantian kanvas rem

c. Kendaraan tertarik ke salah satu arah

d. Pengereman yang lambat

e. Adanya udara pada sistem rem

Jawaban Klik

27. Pada master silinder yang terdapat dua piston di dalamnya merupakan master silinder tipe ...

a. Tipe tandem

b. Tipe single

c. Tipe bypass

d. Tipe ports

e. Tipe reservoir
Jawaban Klik


28. Piston akan mundur ke belakang pada posisinya semula (sedikit di dekat Outlet port) karenaadanya desakan pegas pembalik. Dalam waktu yang bersamaan katup
Kompensating port tertutup, keadaan di atas adalah saat...

a. Pedal rem di tekan

b. Pedal rem di bebaskan

c. Pedal rem di biarkan

d. Pedal rem di tekan penuh

e. Pedal rem di goyang
Jawaban Klik

29. Sebuah sepeda motor melakukan pengereman, jika rem belakang menggunakan jenis rem teromol, kanvas rem sebelah manakah yang mengalami gaya gesek terbesar….

a. kanvas bawah, jika sepeda motor bergerak maju

b. kanvas atas, jika sepeda motor bergerak maju

c. kanvas atas, jika sepeda motor bergerak mundur

d. kanvas depan, jika sepeda motor bergerak maju

e. kanvas belakang, jika sepeda motor bergerak mundur
Jawaban Klik

30. pengereman pada rem cakram tidak optimal dan terdengar suara gesekan logam, bagaimana cara mengatasinya….

a. discpad rem di ganti

b. oli rem ditambah

c. oli rem diganti

d. dilakukan air bleeding

e. oli rem dikurangi
Jawaban Klik

31. Pada transmisi manual tipe 3 poros memiliki poros yang berjumlah 3 buah, poros tersebut yaitu ...

a. Poros input, poros counter, poros output

b. Poros input, poros mundur poros counter

c. Poros input, poros lawan, poros counter

d. Poros input, poros mundur, poros output

e. Poros counter, poros lawan, poros output

Jawaban Klik

32. Perbandingan gigi atau gear ratio yang paling tinggi pada transmisi manual terdapat pada saat ...

a. Transmisi pada kecepatan gigi 1

b. Transmisi pada kecepatan gigi 2

c. Transmisi pada kecepatan gigi 3

d. Transmisi pada kecepatan gigi 4

e. Transmisi pada kecepatan gigi 5
Jawaban Klik

33. Perbandingan gigi atau gear ratio yang paling kecil pada transmisi manual terdapat pada saat ...

a. Transmisi pada kecepatan gigi 1

b. Transmisi pada kecepatan gigi 2

c. Transmisi pada kecepatan gigi 3

d. Transmisi pada kecepatan gigi 4

e. Transmisi pada posisi mundur
Jawaban Klik

34. Perbandingan gigi atau gear ratio dapat ditentutan dengan menggunakan rumus ...

a. Gigi yang diputar dibagi dengan gigi yang memutar

b. Gigi yang memutar dibagi dengan gigi yang diputar

c. Gigi kecepatan dibagi dengan gigi counter

d. Gigi pada poros input dibagi dengan gigi pada poros output

e. Gigi pada poros input dibagi dengan gigi pada poros counter

Jawaban Klik

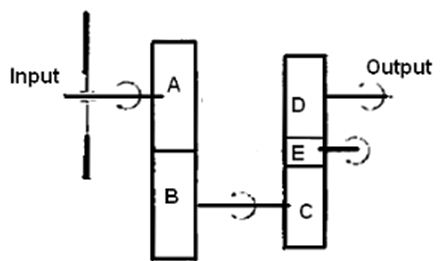

35. Perhatikan gambar di bawah ini :

Gear ratio pada gambar di atas menunjukkan kendaraan pada saat ...

a. Posisi kecepatan tinggi

b. Posisi kecepatan rendah

c. Posisi kendaraan maju

d. Posisi kendaraan mundur

e. Posisi kendaraan netral

Jawaban Klik
36. Perhatikan gambar di bawah ini :

Gambar di atas menunjukkan pemeriksaan ...

a. Pemeriksaan kondisi dog teetch

b. Pemeriksaan kondisi konis

c. Pemeriksaan celah synchronizer ring dengan konis

d. Pemeriksaan celah dog teetch

e. Pemeriksaan celah clutch hub dengan konis
Jawaban Klik

37. Perhatikan gambar di bawah ini :

Pada gambar di atas menunjukkan pemeriksaan ...

a. Pengereman synchronizer ring

b. Keausan dog teetch

c. Kondisi gear

d. Kondisi clutch hub

e. Keausan shifting key
Jawaban Klik

38. Tipe transmisi manual yang dalam melakukan perpindahan giginya dengan cara melakukan pengereman dahulu untuk menyamakan putaran terdapat pada ...

a. Transmisi tipe sliding mesh

b. Transmisi tipe synchronmesh

c. Transmisi tipe constant mesh

d. Transmisi CVT

e. Transmisi tipe fluid
Jawaban Klik

39. Jika oli pelumas yang digunakan untuk melumasi bagian transmisi terlalu encer maka akibatnya adalah ...

a. Transmisi menjadi ringan

b. Gigi transmisi dapat rusak

c. Suara yang ditimbulkan menjadi halus

d. Transmisi akan mendapatkan pendinginan yang maksimal

e. Perpindahan gigi transmisi menjadi mudah
Jawaban Klik
40. Bagian transmisi yang digunakan untuk menghubungkan antara roda gigi disebut...
a. Syncromish
b. Clucth
c. Key Syncromish
d. Garpu pemindah
e. Tuas pemindah
Jawaban Klik

ESSAY

1.       Sebutkan Nama komponen Transmisi diatas beserta fungsi dan cara kerja sistem syncromesh

2.       Singkatan dari tipe – tipe mobil dibawah ini dan jelaskan pengertiannya

a.       FF

b.      FR

c.       MR

d.      RR

e.      4WD

3.       Sebutkan apa saja pemeriksaan pada sistem rem Cakram  dan rem belakang tromol, gambar dan jelasakan bagaimana pemeriksaannya

4.       Dalam kendaraan sistem rem menjadi perangkat yang sangat penting untuk menunjang keselamatan dalam berkendara berikut adala masalah pada sistem rem dan temukan kemungkinan penyebab, penjelasan dan solusinya.

SISTEM REM
Masalah	Kemungkinan Penyebab	Penjelasan	Solusi
a.       Rem Tidak bisa bekerja	1.Oli Habis 2.Seal Master Cyl Rusak 3.(di isi) 4. (di isi) 5. (di isi)	1. (di isi) 2. (di isi) 3. (di isi) 4. (di isi) 5. (di isi)	1. (di isi) 2. (di isi) 3. (di isi) 4. (di isi) 5. (di isi)
b.      Rem Bekerja tapi tidak bisa kembali (Ngerem terus)	1. (di isi) 2. (di isi) 3. (di isi) 4. (di isi) 5. (di isi)	1. (di isi) 2. (di isi) 3. (di isi) 4. (di isi) 5. (di isi)	1. (di isi) 2. (di isi) 3. (di isi) 4. (di isi) 5. (di isi)

5.      Rasio Transmisi, Tulis bagaimana perbandingannya apakah, Putarannya

      (Bertambah, Berkurang, Berlawanan, sebanding dan sama)
