SOAL PDTO TKR PILIHAN GANDA DAN ESSAY

1. Apa nama alat dari gambar di bawah ini

a. Kunci Rachet (Rachet Wrench)

b. Kunci Ring (Offset Wrench)

c. Kunci Pas (Opened End Wrench)

d. Kunci Shocket (Shocket Wrench)

e. Kunci Momen (Torque Wrench)

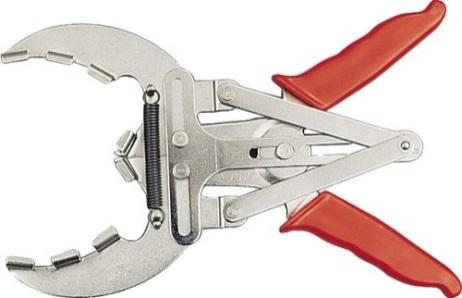

2. Apa nama alat dari gambar di bawah ini

a. Tang Potong (Cutting Pliers)

b. Tang Kabel (Crimping Pliers)

c. Tang Kombinasi (Combination Pliers)

d. Tang Ring Piston (Piston Ring Pliers)

e. Piston Ring Compressor

3. Apa nama alat dari gambar di bawah ini

a. Compression Tester

b. Ring compressor

c. Diesel Injector tester

d. Valve Spring Copressor

e. Kunci Filter Oli (Filter Strap Wrench)

4. Apa nama alat SST dari gambar di samping ini ....

a. Compression Tester

b. Ring compressor

c. Diesel Injector tester

d. Valve Spring Copressor

e. Kunci Filter Oli (Filter Strap Wrench)

5. Fungsi dari Special Service Tools (alat khusus) di samping ini adalah ....

a. Melepas dan memasang pegas shock absorber
b. Melepas dan memasang katup (valve)
c. Melepas dan memasang piston
d. Melepas dan memasang ring piston
e. Melepas dan memasang tie rod end

6. Nama alat tangan yang ada di bawah ini adalah ....

a. Kunci pas dan kunci kombinasi
b. Kunci pas dan kunci ring
c. Kunci pas dan kunci nipel
d. Kunci pas dan kunci shock
e. Kunci busi dan kunci ring

7. Nama alat yang termasuk Equipment Tools di bawah ini adalah ....

a. Manual Stacker/Forklift
b. Tackhel
c. Car Lift
d. Bike lift
e. Engine Crane

8. Nama alat yang termasuk Equipment Tools di bawah ini adalah ....

a. Manual Stacker/Forklift
b. Tackhel
c. Car Lift
d. Bike lift
e. Engine Crane

9. Alat tangan di bawah ini berfungsi untuk ....

a. Mengebor
b. Membuat ulir luar
c. Membuat ulir dalam
d. Melepas baut
e. Memasang baut

10. Alat yang digunakan untuk mengukur celah katup atau celah elektroda busi adalah ....

a. Vernier caliper
b. Inside micrometer
c. Outside micrometer
d. Dial gauge
e. Feller gauge

11. Pembacaan alat vernier caliper di bawah ini adalah =

a. 4,54 mm

b. 40,54 mm
c. 45,40 mm
d. 46,40 mm
e. 40,40 mm

12. Pembacaan alat vernier caliper di bawah ini adalah = ....

a. 5,57 mm
b. 5,74 mm
c. 50,54 mm
d. 56,35 mm
e. 57,35 mm

13. Pembacaan alat vernier caliper di bawah ini adalah =

a. 60,94 mm
b. 60,40 mm
c. 6,94 mm
d. 65,40 mm
e. 69,40 mm

14. Alat ukur yang digunakan untuk memeriksa diameter silinder mesin adalah ....
a. Cylinder Bore Gauge, Inside Micrometer dan Vernier Caliper
b. Cylinder Bore Gauge, Outside Micrometer dan Vernier Caliper
c. Cylinder Bore Gauge, Dial gauge dan Feller Gauge
d. Cylinder Bore Gauge, Vernier Caliper dan Feller Gauge
e. Cylinder Bore Gauge saja

15. Alat ukur yang bisa digunakan untuk mengukur Run Out Poros Engkol (Crankshaft) adalah ....
a. Bore gauge
b. Dial gauge
c. Outside Micrometer
d. Inside Micrometer
e. Vernier Caliper

16. Nama alat ukur mekanik di bawah ini adalah ....

a. Jangka Sorong
b. Mikrometer Dalam
c. Mikrometer Luar
d. Caliper Gauge
e. Dial Gauge

17. Pembacaan alat ukur di samping adalah ....

a. 5,22

b. 52,22 mm
c. 52,72 mm
d. 7,22 mm
e. 7,72 mm

18. Di bawah ini yang termasuk Equipment hidrolik adalah ....
a. Four Post Lift dan Compresor
b. Engine Crane dan Manual Stacker
c. Engine Crane dan Tackel
d. Crocodile Jack dan Tackel
e. Bike Lift dan Compresor

19. Apakah nama alat yang digunakan untuk mengukur keolengan piringan/cakram pada rem cakram .....

a. Micrometer

b. Cylinder Bore Gauge

c. Dial Gauge

d. Feller Gauge

e. Vernier Caliper

20. Alat khusus yang digunakan untuk melepas poros roda belakang (rear axle) bila sulit dilepas adalah ....
Kunci Roda
a. Bearing Remover
b. Palu (Hammer)
c. Sliding Hammer
d. Three Arm Puller

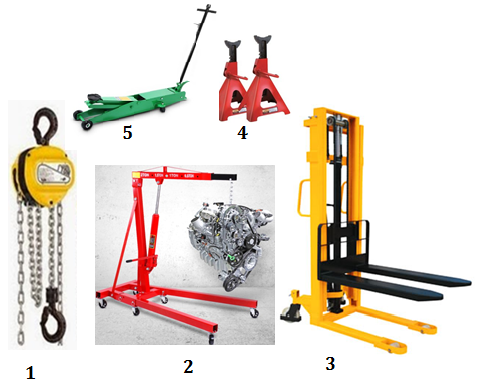

21. Alat alat Equipment Tools pada gambar di bawah ini yang bukan hidrolik adalah ....

a. 1 dan 2
b. 2 dan 3
c. 3 dan 4
d. 1 dan 4
e. 1 dan 5

22. Gambar pada soal no. 21 Equipment tools yang namanya Manual Stacker adalah ....
a. 1
b. 2
c. 3
d. 4
e. 5

23. Gambar dibawah ini menunjukan fungsi jangka sorong untuk pengukuran …

a. Diameter Luar
b. Diameter dalam
c. Kedalaman
d. Kerataan
e. Ketebalan

24. Alat untuk memeriksa keolengan velg roda/rim wheel adalah ....
a. Dial Gauge
b. Bore Gauge
c. Feller Gauge
d. Micrometer
e. Vernier Caliper

25. Untuk mengukur diameter luar piston, maka alat yang paling tepat digunakan adalah ....
a. Dial Gauge
b. Bore Gauge
c. Feller Gauge
d. Micrometer
e. Vernier Caliper

36. Untuk memeriksa backlash ring gear dengan drive pinion gear pada differential, alat ukur yang paling tepat digunakan adalah ....
a. Dial Gauge
b. Bore Gauge
c. Feller Gauge
d. Micrometer
e. Vernier Caliper

37. Pembacaan alat ukur di bawah ini yang paling tepat adalah ....

a. 0.39 mm
b. 0.309 mm
c. 3,9 mm
d. 3,90 mm
e. 3,09 mm

38. Pada gambar di bawah ini menunjukan pekerjaan ....

a. Pemeriksaan diameter output shaft
b. Pemeriksaan kerataan output shaft
c. Pemeriksaan keolengan output shaft
d. Pemeriksaan keausan output shaft
e. Pemeriksaan panjang output shaft

39. SST (Special Service Tools) pada gambar di bawah ini berfungsi untuk .....

a. Melepas pulley
b. Melepas roda
c. Melepas bearing
d. Melepas piston
e. Memasang piston

40. SST (Special Service Tools) pada gambar di bawah ini berfungsi untuk ....

a. Melepas pulley
b. Melepas roda
c. Melepas bearing
d. Melepas piston
e. Memasang piston

II. ESSAY

1. Sebutkan alat-alat yang termasuk (Minimal 3 alat) dan jelaskan fungsinya
Hand Tools
Power Tools
Equipment Tools

No.	Nama Alat Ukur	Penggunaan Alat Ukur
A	........................................	Mengukur diameter poros engkol (Crank pin dan Main Journal)
B	................................................	Mengukur backlash ring gear dengan drive pinion gear differensial
C	................................................	Mengukur kedalaman rivet clutch disc (Kampas kopling)
D	................................................	Mengukur run out disc rotor pada rem cakram (Disc brake)
E	................................................	Mengukur ketebalan disc rotor pada rem cakram

3. Sebutkan tiga fungsi dari vernier caliper !
a..........................................................
b..........................................................
c..........................................................

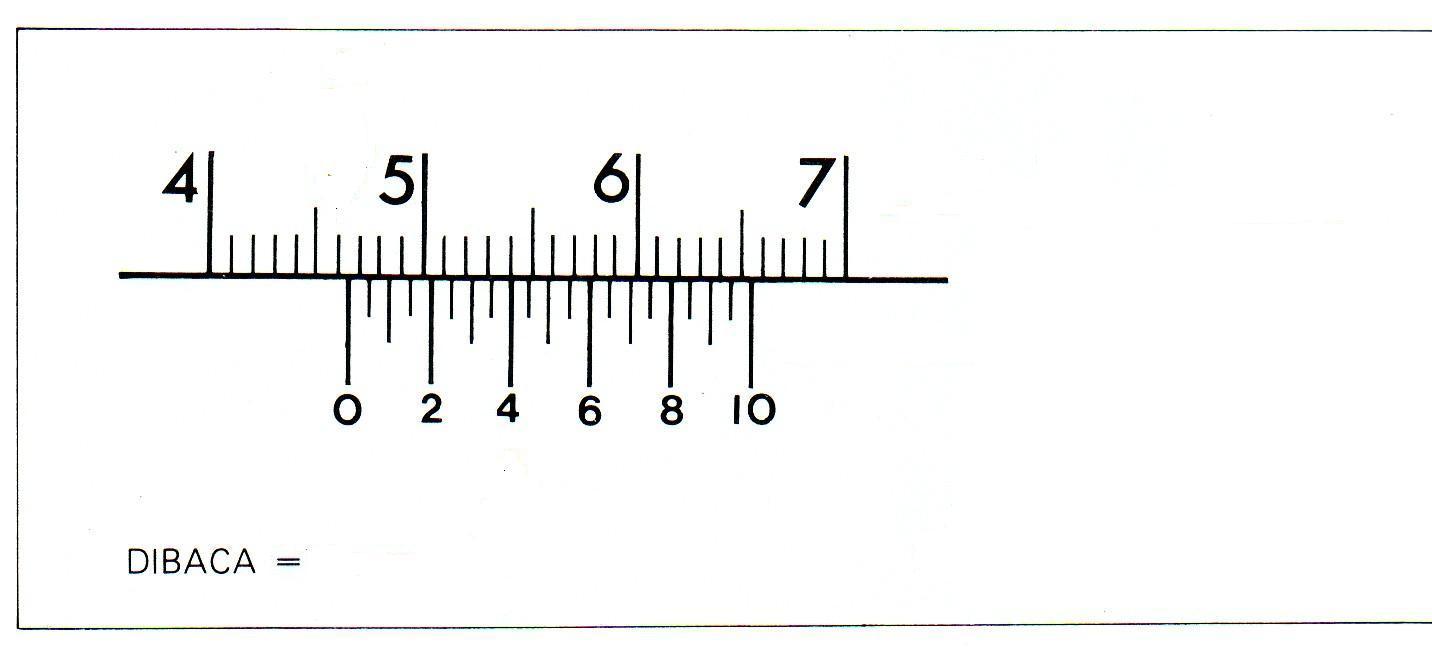

4. Pembacaan alat vernier caliper di bawah ini adalah =..................mm
